DANH SÁCH THIẾT BỊ TRẠM QUAN TRẮC NƯỚC MẶT
1. Thiết bị chính :
1.1 Thiết bị đo pH, nhiệt độ :
* Hãng sản xuất : Delta-Phase/Mỹ
- Khoảng đo: 0-14pH/ 0- 85 ͦ C
- Độ chính xác: ±0.02pH/ 0.5 ͦ C
- Độ lặp lại: ±0.02pH
- Độ phân giải : 0.01pH
- Nhiệt độ làm việc: (0 to 85°C)
- Giao tiếp: Modbus RS485 RTU.
- Vật liệu: Glass Sensor, Housing POM
- Áp lực tối đa: 010 bar
- Cấp bảo vệ: IP68
1.2 Thiết bị đo Do :
* Hãng sản xuất : Delta-Phase/Mỹ
- Khoảng đo: 0~20mg/L
- Độ chính xác: ±1%
- Thời gian phản hồi: 16s
- Nhiệt độ làm việc: (0 to 50°C)
- Giao tiếp: Modbus RS485 RTU.
- Áp lực tối đa: 05 bar
- Cấp bảo vệ: IP68
1.3 Thiết bị đo TSS :
* Hãng sản xuất : Delta-Phase/Mỹ
- Phương pháp đo : Phương pháp tán xạ ánh sáng góc 90 ͦ theo tiêu chuẩn ISO 1027/EN 27027
- Khoảng đo: 0 to 500/4000NTU hoặc 0.00 to 1300 mg/L, 50 g/L, 150 g/L
- Độ chính xác: 1% Giá trị đọc
- Độ lặp lại: 2% của scale
- Độ phân giải : 0.01ppm
- Nhiệt độ làm việc: 0°C to 50°C
- Giao tiếp: Modbus RS485 RTU.
- Vật liệu: SS316, PVDF, PTFE, Glass
- Áp lực tối đa: 5 bar
- Cấp bảo vệ: IP68
1.4 Thiết bị đo COD :
* Hãng sản xuất : Delta-Phase/Mỹ
- Kết nối với bộ Hiển Thị và Điều Khiển
- Phương pháp đo hấp thụ phân tích quang phổ UV-Vis (200 ~ 700nm) hoặc suy hao
- Máy dò: Máy quang phổ mảng 256CCD thu nhỏ
- Độ dài quang: 5mm
- Khoảng đo: 10-1500 mg/l COD
- Độ chính xác: 2% Giá trị đọc
- Độ lặp lại: +-0,5% của scale
- Độ phân giải: 0,01mg/l
- Nhiệt độ làm việc:-10°C to 50°C
- Khối lượng: 3000 g (cảm biến + dây cáp 3m)
- Giao tiếp: Modbus RS485 RTU.
- Vật liệu: SS316
- Áp lực tối đa: 10 bar
- Cấp bảo vệ: IP68
- Hệ thống làm sạch cảm biến tự động (Bơm, nguồn 24VDC, mạch điều khiển, relay...)
- Có khả năng mở rộng các thông số TSS, độ màu.
* Ngoài các thông số quan trắc trên, căn cứ vào mục tiêu quan trắc, đặc điểm khu vực quan trắc, trạm quan trắc nước mặt tự động có thể quan trắc các thông số gồm có: độ đục, TDS, NH4+, Tổng Nitơ, Tổng Phôtpho, PO43-, NO3-, TOC và các thông số khác theo mục tiêu quan trắc của tỉnh/trung ương
1.5 Datalogger :
* Hãng sản xuất : QinnTech/Ấn Độ
- 8 cổng Analog Input (tín hiệu 4-20mA)
- 8 cổng Digital Input
- 8 cổng Digital Output
- 1 cổng RS232 & 1 cổng RS485
- 1 cổng USB
- Màn hình hiển thị OLED 16×2, Bàn phím 3×3
- Thẻ nhớ SD Card lên đến 32GB
- Hỗ trợ các giao thức truyền thông như TCP,HTTP & FTP
- Chức năng lập trình điều khiển tự động cho các ngõ ra Digital Output
- Truyền đồng thời về 3 máy chủ
- Tích hợp đồng hồ thời gian thực
- Đáp ứng đầy đủ yêu cầu của thông tư 10/2021/TT - BTNMT
1.6 Camera :
* Đầu Ghi :
- Xem trược tiếp với độ phân giải full HD 1080P
- Băng thông đầu vào tối đa 200mbps
- Đầu ra videoHDMI/VGA.phát 8 kênh đồng thời
- Hổ trợ 2 SATA HDDs( lên tới 8TB) 2USB
- Hổ trợ camera IP có sẵn 8 cổng PoE cho camera
- Quan sát từ xa: web viewer ;PSS;DMSS
* Camera ngoài trời :
- Chống nước;Bụi đạt chuẩn IP 66
- Đèn hồng ngoại quay quan sát 150 mét
- Độ phân giải 2 Megapixels 1080 P
- Cảm biến hình công nghệ CMOS 1/2.8 inch
- Ống kính zoom 30x tiêu cự 4.5-135mm
- Góc quay ngang liên tục 360 độ
- Điện áp 24vac hoặc PoE
* Camera trong nhà trạm:
- Cảm biến hình công nghệ CMOS 1/2.8 inch
- Tiêu cự 2.7-13.5mm
- Đèn hồng ngoại quay quan sát 60 mét
- Điện áp 24vac hoặc PoE
- Đáp ứng đầy đủ yêu cầu của thông tư 10/2021/TT - BTNMT
2. Nhà trạm và hệ thống phụ trợ :
2.1 Nhà trạm :
- Xuất xứ: Việt Nam
- Dạng Container hoặc nhà trạm lắp gép tùy thuộc vào điều kiện thực tế
- Kích thước: Dài 3m x Rộng 2,4m x Cao 2,6m
- Đảm bảo sự vững chắc và ổn định của trạm
- Có trang bị quạt hút với máy điều hòa nhiệt độ
- Chân móng xây bê tông : Dài 3,5m x Rộng 3m x Cao 0,5 m
2.2 Hệ thống phụ trợ :

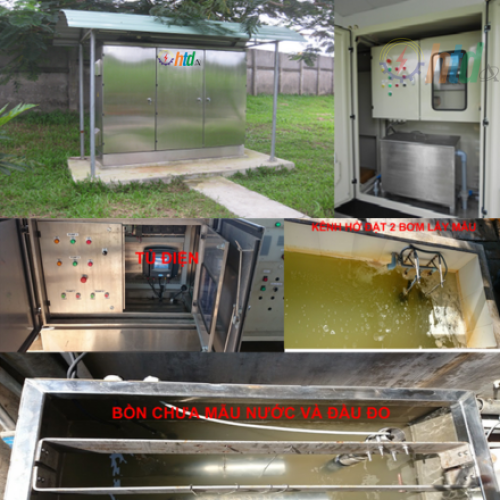

* Tủ điện:
- Xuất xứ: Việt Nam
- Tủ vật liệu thép sơn tĩnh điện (kích thước 1200x1200x400mm (HxWxD) hoặc tương đương)
* Bồn chứa mẫu, gắn các cảm biến:
- Xuất xứ: Việt Nam
- Bồn chứa mẫu (kích thước1200x1200x400mm (HxWxD)
hoặc tương đương), đường ống dẫn mẫu vào và thải mẫu ra.
* Bơm lấy mẫu :
- Xuất xứ: Châu Á/ tương đương
* Đường ống dẫn mẫu :
- Xuất xứ: Việt Nam.
- Ống nhựa PVC
* Hệ thống báo cháy, báo khói :
- Xuất xứ: Châu Á/ tương đương
* Chống sét lan truyền :
- Xuất xứ: Châu Á/ tương đương
* Chống sét trực tiếp :
- Xuất xứ: Châu Á/ tương đương
* Bộ lưu điện online + ac quy (30 phút)
- Xuất xứ: Châu Á/ tương đương
* Máy lạnh :
- Xuất xứ: Châu Á/ tương đương
* Thiết bị đo nhiệt độ và độ ẩm cho trạm :
- Xuất xứ: Châu Á/ tương đương
* Hệ thống chiếu sáng trong nhà trạm :
- Xuất xứ: Châu Á/ tương đương
3. Kiểm định :
- Đánh giá bởi đơn vị thứ 3 được Bộ TNMT cấp chứng nhận.
- Đáp ứng đầy đủ theo TT10/2021/TT - BTNMT
⇒ Trạm Quan Trắc Nước Mặt Tự Động HTD AUTOMATION :
Thiết bị Đo Tự Động Hóa - HTD Automation cung cấp giải pháp toàn diện về hệ thống quan trắc. Tư vấn, thiết kế, lắp đặt trọn gói đạt chuẩn , cùng với những ưu điểm:
- Hệ thống quan trắc nhỏ gọn, vận hành đơn giản.
- Chi phí hợp lý.
- Thiết bị có độ chính xác cao, kết hợp theo công nghệ mới nhất .
- Cung cấp phần mềm ở trung tâm để thu thập dữ liệu
- Vận hành với độ tin cậy cao, ít bảo trì bảo dưỡng.
- Đáp ứng những yêu cầu giám sát từ các cơ quan môi trường.
- Cung cấp phần mềm quản lý giúp việc theo dõi quan trắc trở nên dễ dàng.
- Cung cấp kết quả nhanh chóng, giúp đưa ra những biện pháp giải quyết kịp thời.
- Hệ thống thiết kế linh hoạt, đáp ứng với mọi yêu cầu thực tế.
- Thiết bị đạt chuẩn, xuất xứ rõ ràng.
Với đội ngũ Kỹ Sư dày dặn kinh nghiệm trong lĩnh vực môi trường và tự động hoá, HTD AUTOMATION sẵn sàng là đối tác giải quyết các vấn đề cũng như đưa ra giải pháp quan trắc phù hợp cho Quý Doanh nghiệp. Đặc biệt là những thay đổi, bổ sung mới nhất từ Thông tư của BTNMT.
