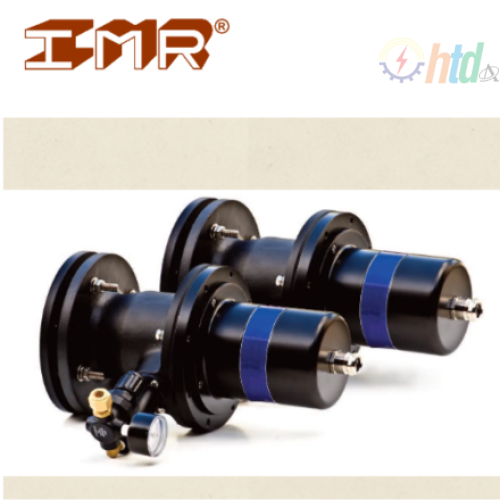

THIẾT BỊ ĐO LƯU LƯỢNG KHÍ THẢI - VCEM 5100 - CEMS

• Model: VCEM 5100
• Hãng sản xuất: IMR / MỸ

 * Mô tả sản phẩm :

- VCEM 5000/5100 đại diện cho thế hệ thiết bị theo dõi lưu lượng khí thải độc đáo mới nhất. Sử dụng phương pháp tương tự như đo lưu lượng bằng sử dụng nhuộm hoặc đánh dấu phóng xạ.

- Hai máy dò hồng ngoại mạnh mẽ được sử dụng cho cảm biến chính, được gắn trên ngăn xếp hoặc ống dẫn thường cách nhau 1m theo hướng dòng khí. Nhờ có các vách ngăn mà duy trì được thời gian bảo trì và làm sạch (thường là 1 năm).

- VCEM5100 là một thiết bị độc lập , nó bao gồm một bộ hiển thị dữ liệu cho việc kiểm tra dữ liệu nội bộ.

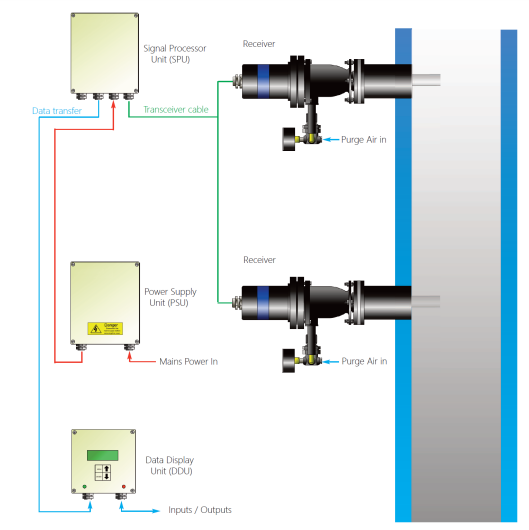

- Bộ sản phẩm bao gồm :

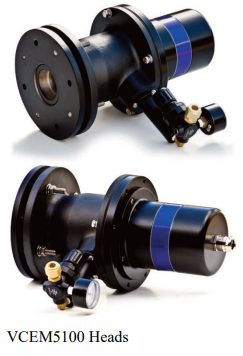

+ Đầu thiết bị

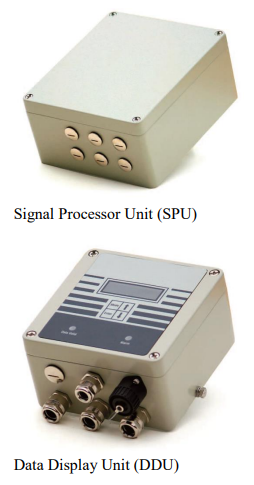

+ Bộ tín hiệu (SPU) Và  Bộ nguồn điện (PSU)

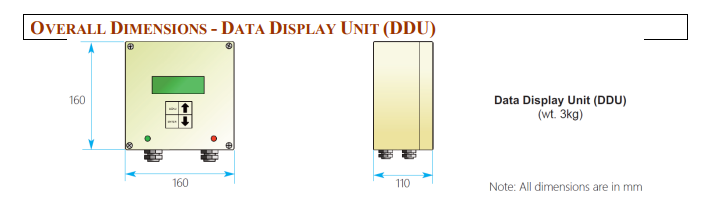

 + Bộ hiển thị

THÔNG SỐ KĨ THUẬT

1. Ưu điểm của sản phẩm :

- Không tiếp xúc trực tiếp với dòng khí nóng, bụi

- Đo liên tục

- Đo trực tiếp dòng khí có vận tốc lớn

- Không phải di chuyển thiết bị, chi phí bảo trì thấp và tính linh động cao

- Không giới hạn nhiệt độ

2. Đặc điểm sản phẩm :

• Cảm biến hồng ngoại không tiếp xúc.
• Đo liên tục.
• Thích hợp cho khí nóng và bẩn.
• Không giới hạn nhiệt độ khí trên.
• Không có thành phần di chuyển.
• Tính khả dụng cao, yêu cầu bảo trì thấp.

3. Nguyên lý hoạt động :

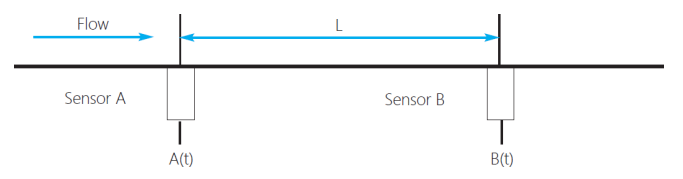

- Thiết bị VCEM 5000/5100 sử dụng phương pháp tương tự như đo lưu lượng bằng sử dụng nhuộm hoặc đánh dấu phóng xạ. Vận tốc được xác định bằng việc xác định thời gian vận chuyển các chất đánh dấu giữa hai điểm đo khi mà khoảng cách giữa hai điểm đo đó đã biết. Thay vì phải tạo các hạt đánh dấu, thiết bị sử dụng trực tiếp dòng khí bất ổn tự nhiên để đánh dấu.

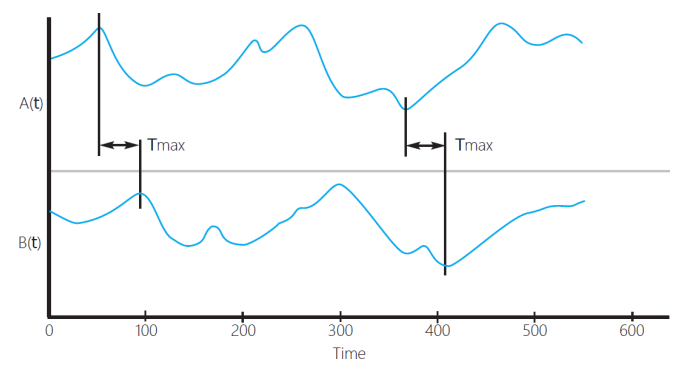

- Nhiễu loạn dòng khí gây ra các biến động trong bức xạ hồng ngoại phát ra bởi dòng khí. Quá trình này thay đổi liên tục và được giám sát bởi hai cảm biến hồng ngoại gắn kết cách nhau 1m theo hướng dòng khí. Một thiết bị so sánh tương quan điện tử được sử dụng để so sánh liên tục hai tín hiệu cảm xác định thời gian trễ giữa hai điểm đo, từ đó xác định được vận tốc dòng khí.

4. Nguyên tắc hoạt động :  Tương quan hồng ngoại

• Đơn vị đo lường : m/s, m3/s
• Nhiệt độ môi trường xung quanh : -20°C đến +50°C
• Nguồn điện : 48V DC từ Bộ xử lý tín hiệu (SPU)
• Vật liệu : nhôm phủ epoxy theo tiêu chuẩn IP67
• Tín hiệu tương tự  : Đầu ra dòng điện 2 x 4-20mA theo tiêu chuẩn, cách ly, tải tối đa 500Ω, có thể định cấu hình đầy đủ từ bàn phím .
•  Đầu ra logic :
  • 2 x tiếp điểm volt-free SPCO , tối đa 50V, 1A, có thể định cấu hình làm tiếp điểm cảnh báo
  • 1 x tiếp điểm volt-free SPCO, tối đa 50V,1A. cho dữ liệu hợp lệ
• Giao thức truyền thông : Giao thức RS485 MODBUS (Tùy chọn)
