HỆ THỐNG QUAN TRẮC NƯỚC THẢI TỰ ĐỘNG , LIÊN TỤC

* Hệ thống quan trắc gồm những chỉ tiêu nào ?

​Thông số quan trắc nước thải tự động, liên tục gồm:

• Lưu lượng nước thải đầu vào
• Lưu lượng nước thải đầu ra
• Nhiệt độ
• pH
• TSS
• COD
• Amoni
• Và có thêm một số thông số đặc trưng theo loại hình xử lý như độ màu, Clo dư, Nitơ tổng, Photpho tổng...

* Một số thiết bị cơ bản trong hệ thống quan trắc nước thải :

• Thiết bị giám sát lưu lượng nước thải.
• Thiết bị giám sát thành phần nước thải (Sensor).​
• Bộ lấy mẫu và lưu mẫu tự động.
• Thiết bị truyền nhận dữ liệu.
• Hệ thống tủ điện, nhà trạm.
• Hệ thống Camera giám sát.​
• Cơ sở hạ tầng gồm: Nhà trạm, điều hòa, UPS, thiết bị báo cháy, báo khói, chống sét trực tiếp và lan truyền.Cùng các thiết bị phụ trợ khác: Bơm nước, Tủ điện,…

​* Cách vận hành của hệ thống quan trắc nước thải :

• Các thiết bị quan trắc sẽ được đặt trong tủ kín riêng biệt (trạm cơ sở) Định kỳ theo thời gian quy định, phần nước thải sau khi xử lý sẽ được bơm vào trạm cơ sở. Bên trong trạm cơ sở, các thiết bị đo (sensor) sẽ đo đạc chất lượng nước và chuyển dữ liệu vào bộ thu tín hiệu. Các dữ liệu này được truyền về trạm điều khiển (Trạm Trung tâm) đặt tại trung tâm quan trắc và đồng thời được truyền về sở Tài Nguyên – Môi trường.
• Phần mẫu nước thải sau khi đo được sẽ được bơm tuần hoàn về hố gas xả thải. Trong những tình huống cần thiết, người quản lý hệ thống quan trắc có thể điều khiển trạm cơ sở lấy mẫu tự động và lưu mẫu.
• Căn cứ theo quy định Thông tư 10/2021/TT-BTNMT và yêu cầu thực tế, sơ đồ công nghệ tổng quan của hệ thống như sau:

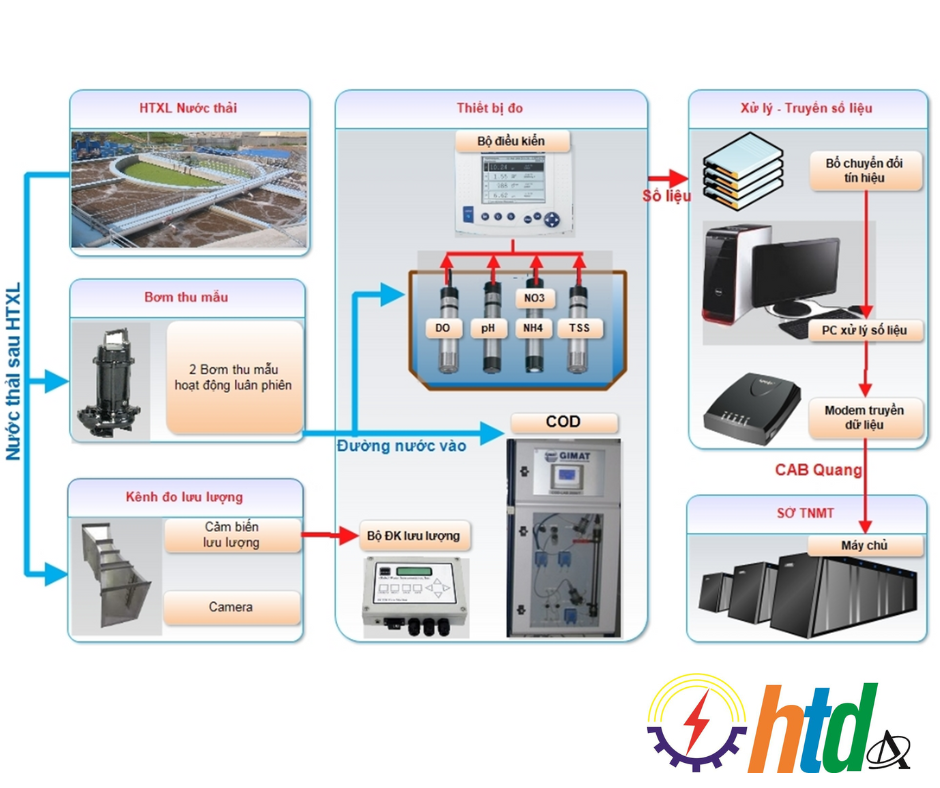

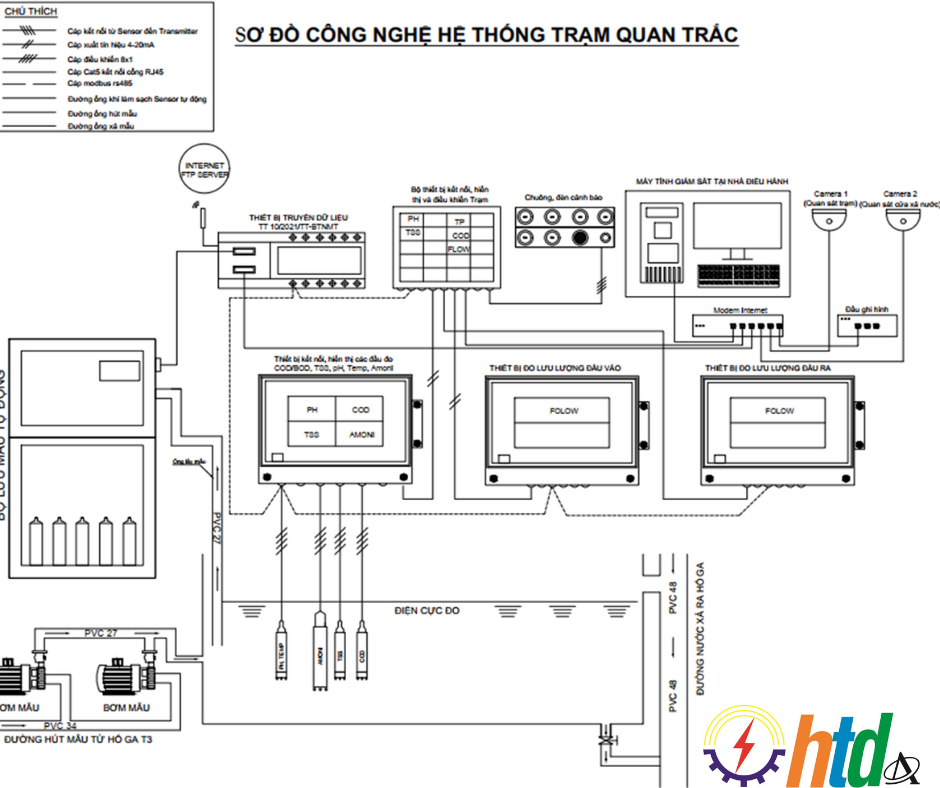

* Thành phần hệ thống mô tả sơ đồ công nghệ được thực hiện bởi HTD Automation :

- Hệ thống tự động giám sát/ quan trắc nước thải tự động bao gồm các thành phần chính sau:

• Thiết bị phân tích đa chỉ tiêu COD, pH, TSS, nhiệt độ, Amonium, kèm bộ hiển thị đa chức năng
• Thiết bị đo lưu lượng đầu vào (1 bộ), thiết bị đo lưu lượng kênh hở đầu ra (1 bộ)
• Thiết bị truyền nhận và lưu trữ dữ liệu (datalogger).
• Thiết bị lấy mẫu tự động.
• Hệ thống phụ trợ đáp ứng yêu cầu thông tư 10/2021/TT-BTNMT, bao gồm: tủ điện chứa thiết bị, thiết bị chống sét lan truyền, camera giám sát, dung dịch chuẩn, hệ thống lấy mẫu (2 bơm hút mẫu, đường ống dẫn mẫu, bồn chứa mẫu), thiết bị lưu điện (UPS), thiết bị đóng cắt, thiết bị báo cháy báo khói, thiết bị đo nhiệt độ độ ẩm.
• Nhà trạm, kênh hở đo lưu lượng, hố ga lưu lượng, đường truyền Internet IP tĩnh được cung cấp bởi khách hàng theo thiết kế và đặt trong vùng chống sét trực tiếp của nhà máy.

​​​* Nguyên lý hoạt động :

• Mẫu nước sẽ được bơm lên từ kênh hở / bể chứa của nhà máy vào bồn chứa mẫu có gắn sẵn các cảm biến đo các chỉ tiêu chất lượng nước thải. Tại đây bộ điều khiển và hiển thị kết nối các tín hiệu từ các cảm biến đo (gồm thông số TSS, COD, pH, AMMONIUM, Nhiệt độ) và hiển thị các thông số trên màn hình đồng thời truyền tín hiệu về bộ datalogger.
• Thiết bị đo lưu lượng đầu vào được gắn trực tiếp trên đường ống nước thải đầu vào; thiết bị đo lưu lượng đầu ra được lắp tại kênh hở. Các tín hiệu lưu lượng sẽ truyền tín hiệu về bộ datalogger.
• Datalogger được cài đặt và truyền dữ liệu về Sở TNMT Tỉnh thông qua giao thức FTP.

DANH SÁCH THIẾT BỊ TRẠM QUAN TRẮC NƯỚC THẢI

1. THIẾT BỊ ĐO VÀ PHÂN TÍCH :

1.1 BỘ HIỂN THỊ VÀ ĐIỀU KHIỂN :



• Model: Tribox 3
• Hãng sản xuất: Trios
• Xuất xứ: Đức

* Cung cấp năng lượng:

- Điện áp cấp: 100...240 VAC, 50...60 Hz, 12...24 VDC (± 5%)

- Điện năng tiêu thụ:  6 W, max: 50 W

* Giao diện cảm biến:

- Kết nối: 4 x M12 cho tất cả cảm biến Trios

- Chuẩn kết nối cảm biến: RS-232, RS-485

- Giao thức: Modbus-RTU, TriOS

* Modbus RTU :

- Máy chủ RTU: Có (trên mỗi kết nối cảm biến)

- Máy con RTU: Có (trên mỗi kết nối cảm biến)

- Thông số: Thay đổi được (Mặc định: 9600-8-N-1)

* Modbus TCP:

- Máy chủ TCP: Có

- TCP Port: Thay đổi được (Mặc định: 502)

* Network/USB :

- Chuẩn kết nối: Ethernet, WiFi IEEE 802.11b/g/n. Cài đặt bộ điều khiển và hiển thị trên PC, Máy tính bảng, điện thoại thông minh mà không cần kết nối với bộ điều khiển và hiển thị.

- Kết nối: 1 x RJ-45, built-in WiFi antenna

- Giao thức: TCP/IP, Modbus TCP, VNC

- USB: USB 2.0 (host), USB A socket

* Analog interface :

- Analog output: 6 analogue outputs, configurable: 4...20 mA

- Load: Max. 500 Ω

- Kết nối terminals: 1.5 mm²

- Chỉ báo lỗi: 0 mA

* Switch Input/ output

- Kích hoạt đo: Bộ kích hoạt để đo lường (cách điện)

- Control voltage: 10...26 VDC Terminal: 1.5 mm²

* Relay Output :

- Đặc điểm kỹ thuật điện: 1 x relay switching contact (SPDT) / (250 VAC, 2 A)/ (30 VDC, 2 A)

- Kết nối terminal: Max. 2.5 mm²

* Làm sạch khí nén :

- Van điều khiển: Được tích hợp để điều khiển thời gian vệ sinh cảm biến.

* Màn hình hiển thị :

- Màn hình: cảm ứng điện dung 7 inch (800 x 480 pixels)

- Led: 5 x status LED

* Bộ nhớ trong :

- Lưu trữ: 2GB MicroSD card; có thể đăng nhập trực tiếp qua USB

- Lấy dữ liệu lưu trữ: Via USB 2.0 Host

* Môi trường :

- Nhiệt độ môi trường hoạt động: -10...+50 (with preinstalled cable +5...+40 °C)

- Nhiệt độ bảo quản: 20...+70 °C

- Độ ẩm tương đối: 0...95 % (non-condensing)

- Cấp bảo vệ: IP65/Nema 4X

* Thiết bị :

- Kích thước: 280 x 170 x 94 mm

- Cân nặng: 3,7kg

- Vật liệu: Vỏ: aluminium die-cast alloy

- Front panel: acrylic glass (PMMA)

1.2 THIẾT BỊ ĐO COD, TSS :

• Model: LISA UV
• Hãng sản xuất: Trios
• Xuất xứ: Đức

- Kết nối với bộ Hiển Thị và Điều Khiển Tribox 3

- Công nghệ đo: - Light source: 2 LED (254 nm, 530 nm)

                            - Detector: Photo diode

- Nguyên lý đo: Suy hao, truyền tải

- Dải đo: COD: 1.5...440mg/l

               TSS: 4...420 mg/l

- Khe hở quang học: 5 mm (Option: 1 mm, 2 mm, 10 mm, 50 mm)

- Thông số đo: SAC254, CODeq, BODeq, TOCeq, TSS, Turb530

- Sai số: 0.2 %

- Turbidity compensation: at 530 nm

- Data logger: ~ 2 MB

- T100 response time: 4 s

- Measurement interval: ≥ 2 s

- Vật liệu: Stainless steel (1.4571/1.4404) or titanium (3.7035) Option

- Kích thước: 300 mm x 48 mm (with 10 mm path)

- Khối lượng: ~ 2.3 kg (with 10 mm path)

- Giao diện:

+ digital: Ethernet (TCP/IP)

              RS-232 or RS-485 (Modbus RTU)

+ analog: 4...20 mA

Cài đặt và hiệu chuẩn cảm biến trên thiết bị PC, Máy tính bảng, điện thoại thông minh mà không cần kết nối cáp với Bộ hiển thị.

- Công suất: ≤ 1 W

- Nguồn điện: 12...24 VDC (± 10 %)

- Bảo trì: ≤ 0.5 h/month (typical)

- Khoảng thời gian hiệu chuẩn/bảo trì: 24 Tháng

- Áp suất tối đa: 3 bar

- Cấp bảo vệ: IP 68

- Nhiệt độ làm việc: +2...+40 °C

- Nhiệt độ môi trường xung quanh: +2...+40 °C

- Nhiệt độ bảo quản: -20...+80 °C

- Vận tốc môi chất làm việc: 0.1...10 m/s

- Vệ sinh cảm biến: tích hợp bằng khí nén / Cần gạt (option)

Hiệu chuẩn: (Option)

- VALtub 0.3-10mm dùng để hiệu chuẩn (gắn vô khe hở của cảm biến để hiệu chuẩn nâng cao độ chính xác của thiết bị) tiết kiệm dung dịch hiệu chuẩn

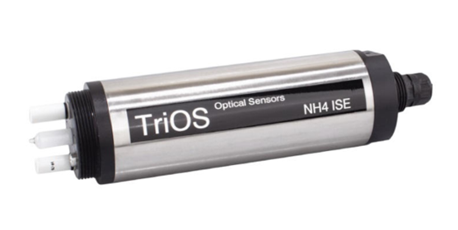

1.3 THIẾT BỊ ĐO AMMONIA :

• Model: NH4 ISE
• Hãng sản xuất: Trios
• Xuất xứ: Đức

- Kết nối với bộ Hiển Thị và Điều Khiển Tribox 3

- Phương pháp đo: Phương pháp điện cực chọn lọc ion

- Tích hợp bù trừ: pH, Nhiệt độ

- Khoảng đo: Ammonium: 0.02 to 20.00 ppm, 100 / 500 / 1000 ppm

- Tự động bù: Nhiệt độ: 0-100°C; pH: 0-14

- Độ chính xác: 3% Giá trị đọc

- Độ lặp lại: 2%

- Độ phân giải: 0.01ppm

- Thời gian đáp ứng: T90 < 1 phút

- Nhiệt độ làm việc: 0°C to 50°C

- Vật liệu: SS316, PVDF, PTFE, Glass

- Áp lực tối đa: 0.5 bar

- Cấp bảo vệ: IP68

1.4 THIẾT BỊ ĐO PH, NHIỆT ĐỘ :

• Model: TpH
• Hãng sản xuất: Trios
• Xuất xứ: Đức

- Kết nối với bộ Hiển Thị và Điều Khiển Tribox 3

- Công nghệ đo: pH-electrode

- Nguyên lý đo: phép đo điện thế

- Thông số đo: pH và Nhiệt độ

- Dãi đo: pH 0-14; Nhiệt độ: 0 … +65 °C

- Độ phân giải: pH 0.01; Nhiệt độ: 0.1 °C

- Độ chính xác: pH 0.06; Nhiệt độ: 0.5 °C

- Sai số tuyến tính phép đo: ± 0.1 pH

- Sự bù nhiệt: Pt1000

- Thời gian đo: 2 s

- Vật liệu: PPS / PET / NBR

- Kích thước: 180 mm x 27 mm

- Khối lượng: 110g

- Giao diện: RS-485 (Modbus RTU)

- Công suất: 0.2 W

- Nguồn điện: 12...24 VDC (± 10 %)

- Đầu kết nối: 8-pin M12-plug

- Cáp cảm biến: 10 m

- Bảo trì: ≤ 0.5 h/month (typical)

- Áp suất tối đa: 3bar

- Cấp bảo vệ: IP 68

- Nhiệt độ mẫu: +2...+40 °C

- Nhiệt độ môi trường xung quanh: -5...+55 °C

- Nhiệt độ bảo quản: 0...+80 °C

- Vận tốc môi chất làm việc: 0.…3 m/s



* THIẾT BỊ ĐO LƯU LƯỢNG KÊNH HỞ :



• Model: QFMQ-9000
• Hãng sản xuất: Gentek
• Xuất xứ: Thổ Nhĩ Kỳ

-  Đo theo nguyên lý Siêu Âm

- Khoảng đo: 0.20 m3/h ~ 200.000 m3/h

- Độ chính xác: +/- 0.25% FS

- Độ phân giải: 1mm hoặc 1% FS (giá trị nào tốt hơn)

- Nhiệt độ làm việc:

+ Bộ hiển thị: -40°C to 60°C

+ Bộ chuyển đổi: -40°C to 80°C

- Cấp bảo vệ:

+ Bộ hiển thị: IP65

+ Bộ chuyển đổi: IP68

* THIẾT BỊ ĐO LƯU LƯỢNG ĐẦU VÀO :



• Model: LDG-GT-DN200
• Hãng sản xuất: Gentek
• Xuất xứ: Thổ Nhĩ Kỳ

- Kích thước đường ống: DN200, PN16 Flanged (áp suất tối đa 1.6 MPa)

- Dải đo: 11.3- 1357 m3/h

- Vật liệu thân: Carbon Steel

- Vật liệu điện cực: SS316L

- Bộ hiển thị: tích hợp

- Output: 4-20mA/ Pulse, RS485

- Accuarcy: 0.5%

- Thời gian đáp ứng: 0.02s

- Nhiệt độ hoạt động: <= 120°C

- Vật liệu lớp phủ bên trong: PTFE

- Cấp độ bảo vệ: IP65

- Nguồn cấp: 100-240VAC

- Màn hình LCD hiển thị lưu lượng tức thời và tổng lưu lượng trong cùng một màn hình

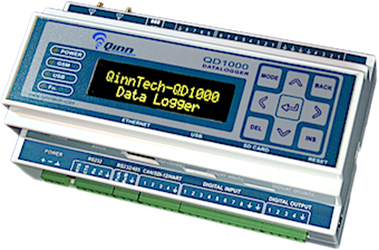

2. THIẾT BỊ TRUYÊN NHẬN VÀ LƯU TRỮ DỮ LIỆU :

• Model: QD-1000
• Hãng sản xuất: QinnTech
• Xuất xứ: Ấn Độ

- 8 cổng Analog Input (tín hiệu 4-20mA)

- 8 cổng Digital Input

- 8 cổng Digital Output

- 1 cổng RS232 & 1 cổng RS485

- 1 cổng USB

- Màn hình hiển thị OLED 16×2, Bàn phím 3×3

- Thẻ nhớ SD Card lên đến 32GB

- Hỗ trợ các giao thức truyền thông như TCP, HTTP & FTP

- Chức năng lập trình điều khiển tự động cho các ngõ ra Digital Output

- Truyền đồng thời về 3 máy chủ

- Tích hợp đồng hồ thời gian thực

- Kèm màn hình hiển thị 7 Inch (hãng Delta)

- Đáp ứng theo yêu cầu kỹ thuật của thông tư 10/2021/TT-BTNMT

3. THIẾT BỊ LẤY MẪU TỰ ĐỘNG :

• Model: HTD-CS12
• Hãng sản xuất: HTD
• Xuất xứ: China

- Số lượng lấy mẫu: 24 chai x 1L

- Nhiệt độ lấy mẫu: 4°C ± 1°C

- Độ chính xác thể tích lấy mẫu:  ±1%

- Tốc độ lấy mẫu: 3500ml/ Phút

- Chiều cao hút mẫu: < 8.5m

- Chiều dài hút mẫu: < 80m

- Chế độ lấy mẫu: Lấy mẫu tiêu chuẩn, lấy mẫu hỗn hợp, lấy mẫu song song lưu lượng bằng nhau, thời gian bằng nhau tỷ lệ, lấy mẫu từ xa.

- Có bảo vệ và báo động quá tải bơm

- Hiển thị: Màn hình LCD

- Chuẩn giao tiếp: RS232 Modbus RTU

- Nhiệt độ môi trường làm việc: 0 đến 50°C

- Nguồn cung cấp: 220VAC ± 10%, 50Hz ± 0,5%

4. HỆ THỐNG PHỤ TRỢ :

4.1 THIẾT BỊ LƯU ĐIỆN (UPS) :

• Model: POWERPACK SE 3KVA
• Hãng sản xuất: Makelsan
• Xuất xứ: Thổ Nhĩ Kỳ

- Online double conversion, Rack 4U/Tower

- Dải điện áp đầu vào: 100-300Vac

- Điện áp đầu ra: 200/208/220/230 (default)/240 Vac,

- 1 Terminal Input, 1 Terminal Output.

- Tần số đầu vào 40-70 Hz, tần số đầu ra 50 / 60 ± 0.05 Hz

- Công suất: 3000VA/2700W

- Pin lưu trữ 30 phút cho các thiết bị quan trắc

4.2 HỆ THỐNG CAMERA GIÁM SÁT :

• Hãng sản xuất: HIKVISION
• Xuất xứ: Châu Á

- 2 Camera xoay hồng ngoại (1 trong nhà trạm, 1 vị trí xả nước ra

- Độ phân giải 2MP, Chuẩn nén H.264, xoay ngang dọc.

- 1 đầu ghi hình camera Ip 4 kênh

- 1 Ổ cứng 2TB

- Phụ kiện: cáp kết nối, Switch mạng.

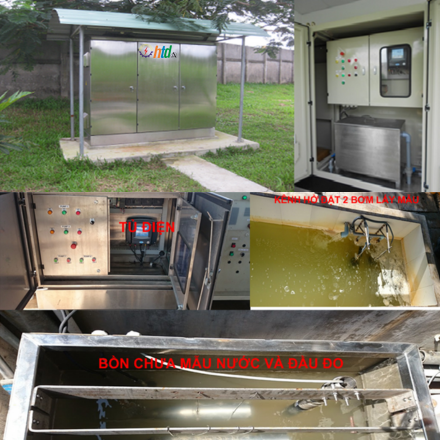

4.3 PHỤ KIỆN LẮP ĐẶT VÀ KẾT NỐI HỆ THỐNG :

• Xuất xứ: Việt Nam

Gá treo cảm biến vật liệu Inox 304

Bơm lấy mẫu và bộ gá vật liệu Inox 304

Thùng chứa mẫu và phụ kiện ống kết nối cảm biến

Hệ thống làm sạch cảm biến tự động

Tủ điều khiển và phụ kiện

- Tủ vật liệu thép sơn tĩnh điện (kích thước 1200x1200x400mm (HxWxD) hoặc tương đương)

- Bồn chứa mẫu và 2 bơm hút mẫu chạy luân phiên

- Hệ thống làm sạch sensor bằng khí nén

- Các phụ kiện khác như cáp tín hiệu, cáp nguồn bên trong tủ, CB, nguồn DC, domino, ống nhựa, ... cho lắp đặt thiết bị.

- Bộ dung dịch chuẩn cho các thông số COD, TSS, pH, Ammonia (1 bình x 4 thông số = 4 bình)

- Thiết bị chống sét lan truyền cho tủ

- Thiết bị đo nhiệt độ, độ ẩm bên trong nhà trạm

- Hệ thống báo cháy, báo khói và cảm biến đo độ ẩm nhiệt độ.

4.4 THỰC HIỆN KIỂM ĐỊNH/HIỆU CHUẨN, BÁO CÁO RA :

- Kiểm định/hiệu chuẩn/đo thử nghiệm: thiết bị đo pH, COD, TSS, Ammonia (NH4+), nhiệt độ, lưu lượng đầu ra, lưu lượng vào.

- Đo quan trắc đối chứng (RA test) các thông số: COD, TSS, pH, NH4, nhiệt độ, lưu lượng vào và ra.

- Đánh giá bên ngoài hệ thống, đánh giá kỹ thuật hệ thống

- Xuất báo cáo đánh giá RA

⇒ Trạm Quan Trắc Nước Thải Tự Động HTD AUTOMATION :

Thiết bị Đo Tự Động Hóa - HTD Automation cung cấp giải pháp toàn diện về hệ thống quan trắc. Tư vấn, thiết kế, lắp đặt trọn gói đạt chuẩn , cùng với những ưu điểm:

- Hệ thống quan trắc nhỏ gọn, vận hành đơn giản.

- Chi phí hợp lý.

- Thiết bị có độ chính xác cao, kết hợp theo công nghệ mới nhất .

- Cung cấp phần mềm ở trung tâm để thu thập dữ liệu

- Vận hành với độ tin cậy cao, ít bảo trì bảo dưỡng.

- Đáp ứng những yêu cầu giám sát từ các cơ quan môi trường.

- Cung cấp phần mềm quản lý giúp việc theo dõi quan trắc trở nên dễ dàng.

- Cung cấp kết quả nhanh chóng, giúp đưa ra những biện pháp giải quyết kịp thời.

- Hệ thống thiết kế linh hoạt, đáp ứng với mọi yêu cầu thực tế.

Với đội ngũ Kỹ Sư dày dặn kinh nghiệm trong lĩnh vực môi trường và tự động hoá, HTD AUTOMATION sẵn sàng là đối tác giải quyết các vấn đề cũng như đưa ra giải pháp quan trắc phù hợp cho Quý Doanh nghiệp. Đặc biệt là những thay đổi, bổ sung mới nhất từ Thông tư của BTNMT.

 Hãy liên hệ ngay với chúng tôi - HTD Automation

Hotline: 091 194 2568

Email: sales@htdengineering.com

CÔNG TY TNHH CÔNG NGHỆ TỰ ĐỘNG HTD
CHUYÊN GIA ĐO LƯỜNG - ĐIỀU KHIỂN - QUAN TRẮC - CÔNG NGHỆ XỬ LÝ NƯỚC ​

Rất hân hạnh được phục vụ quý khách hàng!
