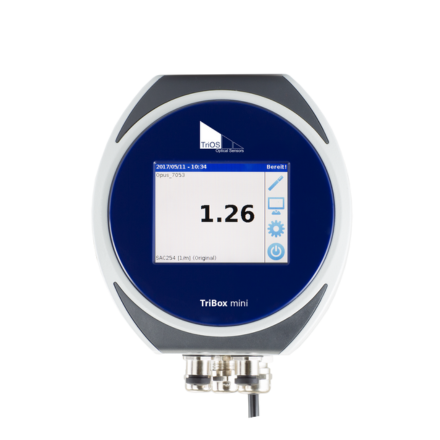

BỘ HIỂN THỊ VÀ ĐIỀU KHIỂN TriBox MINI

• Model: TriBox mini
• Hãng sản xuất: TriOS / Đức

1. Mô tả sản phẩm :

- Bộ điều khiển 2 kênh kỹ thuật số với 2 đầu vào cảm biến kỹ thuật số và đầu ra 2 x 4...20 mA. Bộ điều khiển 2 kênh kỹ thuật số tương thích với tất cả các cảm biến TriOS kỹ thuật số. Tất cả dữ liệu đo lường và dữ liệu chẩn đoán có thể được đọc thông qua trình duyệt web tích hợp.
- TriBox mini NET có Kết nối Ethernet ở cổng bên phải thay vì mô-đun WiFi.

2. Lợi ích :

• Mở giao tiếp Modbus RTU
• Dành cho tất cả các cảm biến TriOS kỹ thuật số có cổng giao tiếp Modbus
• Thay thế chi phí thấp cho các điểm đo tương tự
• Nhật ký dữ liệu tích hợp với nhật ký dịch vụ
• WiFi để liên lạc qua trình duyệt web

​3. Ứng dụng :

- Ứng dụng trong quan trắc môi trường, nước uống, nhà máy xử lý nước thải và nhiều lĩnh vực khác .

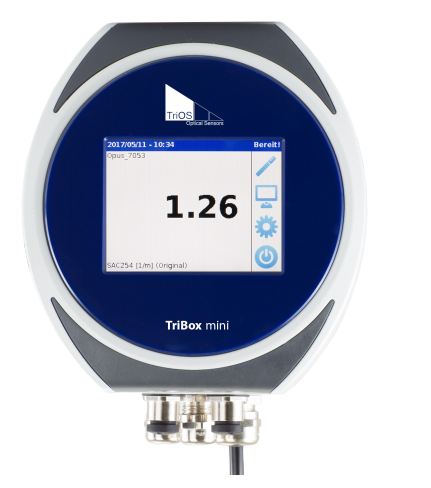

 THÔNG SỐ KĨ THUẬT

* Thay vì WiFi, TriBox mini NET có kết nối Ethernet qua cổng bên phải

• Cung cấp điện áp : 100...240 VAC, 50...60 Hz, 10...15 VDC
• Điện năng tiêu thụ : 2 W, max : 40 W
• Giao diện kết nối :  2 x đầu nối công nghiệp M12 cho cảm biến TriOS
• 2 kênh cảm biến với chức năng RS232 hoặc RS485
• Giao thức: Modbus-RTU, TriOS
• Máy chủ RTU : Không
• RTU máy khách : Có (trên mỗi kết nối cảm biến)
• Tham số : Có thể điều chỉnh (mặc định: 9600-8-N-1)
• TB mini tiêu chuẩn : WiFi IEEE 802.11b/g/n
• NET chuẩn TB mini : Ethernet IEEE 802.3i
• Kết nối TB mini : Ăng-ten WiFi tích hợp
• Kết nối TB mini NET : Giao diện cảm biến COM2 ( bên phải)
• Giao thức : TCP/IP
• Giao diện Web : Đúng
• USB : Không
• Đầu ra Analog : Cung cấp WLAN và 2 đầu ra tương tự (đầu ra 4..20mA hoặc 0..5 / 10 VDC)
• Tải : tối đa 500 Ω
• Thiết bị đầu cuối kết nối : 1,5 mm² , 16 AWG
• Chỉ báo lỗi : Không
• Kích hoạt đo lường : Không
• Điện áp điều khiển :
  • 12 VDC (chỉ dành cho phụ kiện TriOS), thiết bị đầu cuối: tối đa. 2,5 mm2
  • 12 VDC (chỉ dành cho phụ kiện TriOS), thiết bị đầu cuối: tối đa. 14 AWG
• Đặc điểm kĩ thuật điện : 1 x tiếp điểm chuyển mạch chuyển tiếp (SPDT) / 250 VAC, 2 A / 30 VDC, 2 A
• Màn hình hiển thị : Màn hình cảm ứng điện dung 3,5 inch (320x240 pixel)
• Đèn LED : 5 x đèn LED trạng thái
• Phương tiện lưu trữ : Thẻ nhớ microSD 2 GB bên trong
• Xuất dữ liệu TB mini : Qua WiFi (tệp tar nén)
• Xuất dữ liệu TB mini NET : Qua Ethernet
• Nhiệt độ hoạt động : 0...+40 °C ~ +32 °F đến +104 °F
• Nhiệt độ bảo quản : -20 ... + 70 ° C ~ -4 ° F đến +158 ° F
• Độ ẩm không khí tương đối : 0 ... 95% ( Không ngưng tụ )
• Cấp bảo vệ : IP65 , NEMA 4X
• Kích thước (W/H/D) : 150x139x80mm ~ 5,9 ”x 5,5” x 3,2 ”
• Cân nặng : 1,6 kg
• Nguyên vật liệu :
  • Vỏ: Hợp kim nhôm đúc
  • Mặt trước: Kính acrylic (PMMA)
